Retrouvez ci-dessous toutes les informations relatives au NF DTU 40.13 - Couverture en ardoises en fibres-ciment.

Domaine d’application

Le NF DTU 40.13 "Couverture en ardoises en fibres-ciment" donne les prescriptions de mise en œuvre des ouvrages de couverture en ardoises en fibres-ciment, destinées à couvrir tout type de bâtiment, quelle qu’en soit sa destination, à condition que ce dernier ait une hygrométrie faible ou moyenne et qu’il soit situé à une altitude inférieure ou égale à 900 m (zones climatiques françaises de plaine).

Il vise les trois systèmes de couverture suivants :

• à pureau entier ;
• en modèles carrés posés en diagonale (appelés aussi modèles losangés) ;
• à claire-voie ordinaire.



Il vise également les habillages en ardoises de partie verticale de couverture.



Le NF DTU 40.13 ne traite pas :

• de la réalisation des bardages ;
• des ouvrages situés en zones tropicales.



La version en vigueur de ce NF DTU, à la publication de cette fiche, est celle de décembre 2009, dont la partie 1-2 a été amendée en mai 2011.



Matériaux visés

Les exigences que doivent respecter les matériaux nécessaires à l’exécution des couvertures en ardoises en fibres-ciment (ardoises, supports de couverture, systèmes de fixation, écran en sous-face, etc.) sont précisées dans la partie 1-2 « Critères généraux de choix des matériaux » du NF DTU 40.13.



Mise en œuvre : l’essentiel

Conception

Le choix du système de couverture dépend de divers paramètres :

• le lieu de la construction ;
• la pente des combles et/ou entre versants ;
• la forme de la couverture ;
• la longueur des versants.



Selon les souhaits du maître d’ouvrage, la conception de la couverture en ardoises en fibres-ciment sera l’occasion de définir, notamment :

• le système constitutif du support de couverture en bois massif : voligeage ou litonnage, qui aura pour conséquence…
• …la détermination du mode de fixation (aux clous, aux crochets ou à l’aide de fixations « mixtes » : deux clous / un crampon-tempête ou deux clous / un crochet) ;
• la nécessité de mettre en œuvre une pose avec écran souple ou rigide en bois, le cas échéant ;
• la section et le dimensionnement des lames d’air pour une ventilation en sous-face de la couverture efficace (obligatoire quel que soit le système de couverture retenu).



Mise en œuvre des couvertures en ardoises en fibres-ciment

A pureau entier

L’exécution de ces ouvrages de couverture fait l’objet de l’article 5.1 du NF DTU 40.13.

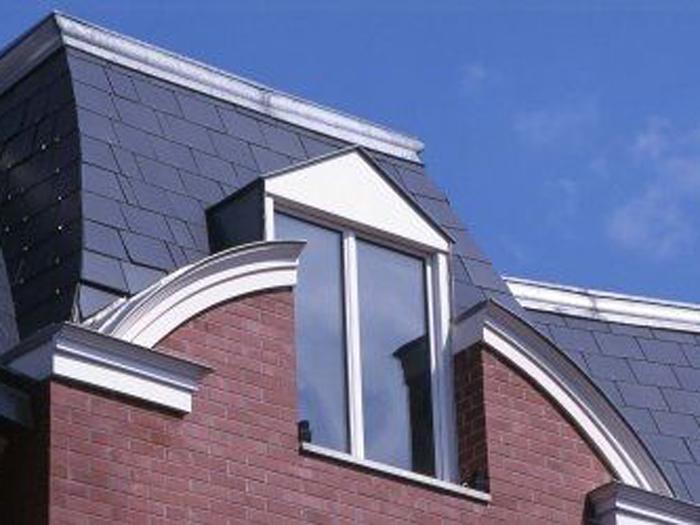

Ce type de pose se traduit par un alignement horizontal des ardoises en fibres-ciments, les rangs du dessus chevauchant ceux du dessous, disposés de manière à obtenir des joints alternés.

La pose peut être réalisée à l’aide de tous les types de fixation évoqués dans le paragraphe précédent. Le choix dépendra de nombreux paramètres comme les dimensions de l’ardoise ou la zone de vent du bâtiment considéré.



Le recouvrement minimal des ardoises dépend :

• de la pente de la couverture ;
• de la zone et de la situation de l’ouvrage considéré ;
• de la projection horizontale du rampant ;
• du mode de fixation.



Le format des ardoises découlera du recouvrement adopté, tout en conservant la règle de la hauteur au moins égale à 3 fois la valeur du recouvrement. La largeur des ardoises à sélectionner dépendra du type de fixation retenu.



Le départ d’une couverture en ardoises en fibres-ciment peut se faire :

• en ardoises : à l’aide d’un doublis ;
• avec une bande métallique dans le plan du versant ou à larmier : le doublis est réalisé sur un voligeage jointif.



Les rives de tête peuvent être réalisées en ardoises (sous réserve que l’ouvrage soit situé en zone de vent 1) ou à l’aide de bandes métalliques.



Le faîtage peut être constitué :

• En ardoises identiques à celles utilisées pour le montage de la couverture ou de forme trapézoïdale, demi-rondes ou angulaires ;
• En métal, à 1, 3 ou 5 bandes ;
• En terre cuite. Les faîtières sont posées à bain de mortier, à cheval sur la ligne de faîtage.



En complément, et selon les cas qui se présentent, les points singuliers suivants devront également être envisagés :

• L’arêtier (rencontre entre des rives biaises de deux versants qui ont la même ligne de rive que l’eau fuit, à leur intersection) ;
• La noue (rencontre de deux versants différents qui ont la même ligne de rive qui reçoit l’eau, à leur intersection) ;
• La brisure (intersection entre deux plans de couverture pour lesquels l’égout de l’un est confondu avec la rive de tête de l’autre).



Une attention particulière sera également portée aux pénétrations.



En modèles losangés

Ce type de montage ne peut être réalisé que sur des toitures de forme rectangulaire ou trapézoïdale.

L’étanchéité à la neige poudreuse et à la poussière n’est pas assurée avec un montage en modèles losangés, à moins de mettre en place un écran de sous-toiture.

Tout comme le précédent modèle, l’égout peut être réalisé en ardoises ou avec des éléments métalliques.

La rive de tête en ardoise est interdite avec ce type de montage.

Le faîtage est métallique ou en éléments en fibres-ciment.



Comme précédemment, et selon les cas, les points singuliers suivants devront être envisagés :

• L’arêtier ;
• La noue ;
• Les brisures ;
• Les différentes pénétrations.



A claire-voie ordinaire

La couverture à claire-voie ordinaire est possible dans les cas suivants :

• pour des pentes au-delà de 100% ;
• pour des situations protégées ou normales bien définies ;
• pour des toitures de forme rectangulaire ou trapézoïdale avec peu de pénétrations discontinues.



L’étanchéité à la neige poudreuse et à la poussière n’est pas assurée avec un tel montage, à moins de mettre en place un écran souple.

Le support est composé de liteaux ou de voliges en bois.

Les ardoises utilisées doivent être rectangulaires, de dimensions minimales 400 mm x 240 mm.

La fixation des ardoises se fait à l’aide de deux crochets.

L’arêtier, la noue, les rives, etc. sont traités conformément aux prescriptions données dans le cadre d’un ouvrage à pureau entier.



En complément de ces différentes prescriptions sur les divers modèles de couverture en  ardoises en fibres-ciment, le NF DTU 40.13 traite, dans son article 6, des habillages verticaux (à ne pas confondre avec les bardages).



N.B. : Cette fiche rapporte l’essentiel du NF DTU 40.13. Elle ne se substitue en aucun cas à ce document normatif. Pour tout complément souhaité sur ce type de mise en œuvre, consultez le DTU disponible auprès de l’Afnor ou du CSTB.
