Au sein de l’industrie de la fibre optique, il existe de nombreux appareils qui servent à différentes tâches. La cliveuse pour fibre optique fait partie de ces appareils dont il est impossible de se passer. Sa principale fonction est en effet la réalisation de coupes de fibres optiques.

Comment s’en procurer et à quel prix ? Quels sont les critères à prendre en compte ? Dans cet article, nous passons en revue toutes les informations essentielles à retenir sur la cliveuse pour fibre optique.



Qu’est-ce qu’une cliveuse fibre optique ?

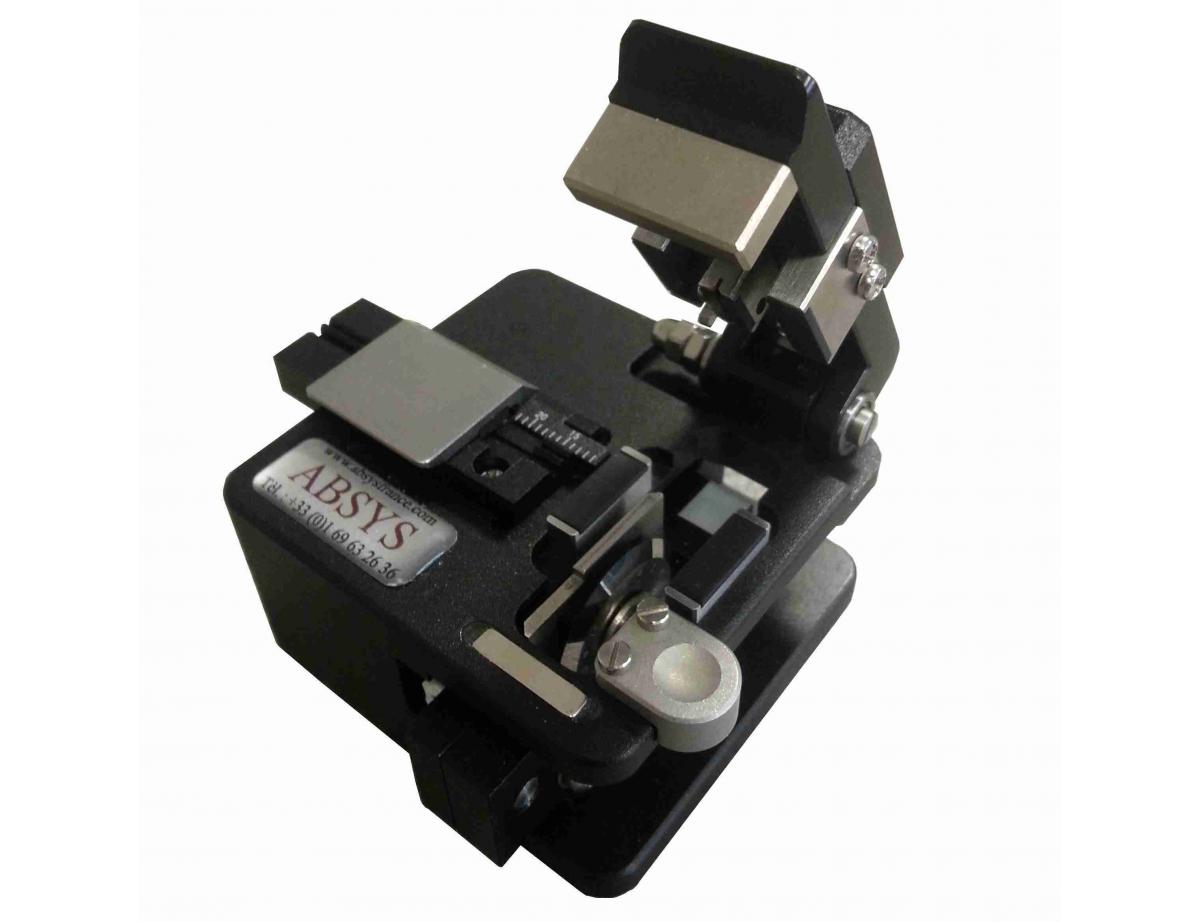

La Cliveuse Fibre Optique est un outil, un instrument ou encore un appareil permettant simplement de couper la fibre optique. Cette action de découpe est appelée clivage. C’est le meilleur outil et celui recommandé pour couper une fibre optique de la meilleure manière.



Comprendre le clivage d’une fibre optique

Le clivage d’une fibre optique est une rupture délibérée et contrôlée, destinée à créer une face terminale parfaitement plate, perpendiculaire à l’axe longitudinal de la fibre. En général, après avoir marqué la fibre, le technicien utilise un coupeur pour plier ou tirer l’extrémité de la fibre, ce qui la met sous tension. Cette tension entraîne la rupture de la fibre au niveau de la marque, laissant une extrémité plate à 90 degrés.



Les types de clivage pour fibres optiques

Plus le clivage est proche de 90 degrés, plus vous réussirez à le faire correspondre à une autre fibre clivée à épisser ou à accoupler par un connecteur. Il est donc important d’utiliser l’outil approprié avec une bonne technique pour obtenir systématiquement un bout plat à 90 degrés.



• Le clivage par rayage

C’est la méthode de clivage traditionnelle, généralement utilisée pour retirer l’excès de fibre de l’extrémité d’un connecteur avant le polissage. Elle requiert l’utilisation d’un outil manuel simple appelé scribe. Le scribe a généralement la forme d’un carré de carrelage. Il est doté d’une pointe dure et acérée, généralement en carbure ou en diamant, qui est utilisée pour gratter manuellement la fibre. Comme le processus est contrôlé manuellement, la répétabilité de cette méthode est très variable. La plupart des techniciens de terrain et de laboratoire hésitent à utiliser cette technique, car elle n’est pas précise. Cependant, entre des mains expertes, c’est un investissement très rentable.



• Le clivage de précision

Le clivage de précision nécessite des outils appelés « les hachoirs de précision ». Ils sont les plus couramment utilisés dans l’industrie de la fibre optique. Ils utilisent une roue ou une lame en diamant pour faire une entaille dans la fibre. Une tension est ensuite appliquée à la fibre pour créer la face terminale clivée. L’avantage de ces hachoirs de précision est qu’ils peuvent produire des résultats reproductibles sur des milliers de fibres en faisant simplement tourner la roue ou la lame en conséquence. Bien que plus coûteuses, les hachoirs de précision sont les plus utilisés. Ils peuvent couper plusieurs fibres tout en augmentant la vitesse, l’efficacité et la précision.



Le processus de clivage

Au cours du processus de clivage, la fibre de verre fragile de la fibre optique est fracturée de manière contrôlée. La fibre est maintenue pendant ce temps par un effort de traction. La surface de la fibre est rayée à l’aide d’un outil très résistant comme une lame de diamant. Une fissure, qui reste superficielle toutefois, est créée à la surface de la fibre. Celle-ci s’étend alors à travers la section transversale de la fibre. Deux extrémités de fibre clivées sont ainsi créées.



Les défauts courants lors du processus de clivage



Le clivage étant un processus délicat et difficile à contrôler, même le meilleur des professionnels peut malheureusement fournir une fibre avec des défauts de clivage.



Les défauts au niveau des lèvres

Les lèvres désignent une pointe de verre en saillie à la périphérie de l’extrémité de la fibre.

Elles peuvent constituer un problème sérieux lorsqu’elles dépassent quelques microns de long. Cet écart, même minime, est suffisant pour interférer avec la capacité à écarter les fibres.

En général, le processus de clivage doit être à nouveau repris lorsque cela est remarqué.



Les défauts au niveau des copeaux

Lors du processus de clivage, les copeaux plus grands représentent un déficit de matériau qui va induire une tension de surface pour cisailler le verre fondu à l’extrémité de la fibre, déformant ainsi la géométrie de l’épissure. Les pointes clivées présentant un éclat visible lors du contrôle doivent être clivées à nouveau.



Réussir son clivage

Pour obtenir un parfait découpage, il est extrêmement important de cliver la fibre correctement. Si les extrémités de la fibre ne sont pas clivées avec précision, elles ne pourront pas s’agencer convenablement lors de leur utilisation. Pour préparer une extrémité de fibre pour un connecteur ou une épissure, l’extrémité de la fibre doit être clivée en une extrémité plate à 90 degrés. Pour les techniciens, le problème souvent rencontré est l’extrémité du brin de fibre qui est si petite qu’il est impossible de dire à l’œil nu si le brin a une extrémité plate. Pour ce faire, il faut donc utiliser un outil de clivage de précision.

Si vous décidez d’utiliser des cliveuses bon marché, vous devez apprendre à les utiliser correctement. Suivez les instructions, mais faites aussi ce qui vous vient naturellement en utilisant l’appareil, car ils sont sensibles à la technique individuelle. Inspectez les fibres que vous coupez pour voir si elles sont bonnes et continuez à vous entraîner jusqu’à ce que vous puissiez faire de bonnes coupes de façon constante.



Comment choisir sa cliveuse pour fibre optique ?



Pour bien faire le choix de votre cliveuse pour fibre optique, vous devez prioritairement tenir compte de vos exigences et de votre application.



Déterminer son besoin

Les cliveuses conçues pour l’épissure par fusion nécessitent un angle moyen faible, inférieur ou égal à un degré, tandis que les cliveuses adaptées aux connecteurs mécaniques nécessitent des angles inférieurs à trois degrés. Déterminez également si vous avez besoin d’une cliveuse simple ou multiple, capable de couper avec précision une à douze fibres à la fois.



Recourir à un fabricant ou un distributeur réputé

Il existe des offres très alléchantes de cliveuses pour fibres optiques que vous pouvez retrouver sur Internet. Elles sont disponibles à moindre coût et il est facile de se laisser tenter.

Toutefois, il faut garder à l’esprit qu’il existe une multitude de contrefaçons illégales qui reproduisent le corps, l’apparence et la marque des cliveuses des principaux fabricants. En examinant les composants internes, vous trouverez probablement des pièces et des lames fabriquées à bas prix avec des alliages métalliques de qualité inférieure qui peuvent compromettre votre épissure ou tomber en panne pendant le travail.

En achetant auprès de fabricants réputés, vous bénéficierez de l’assistance et des garanties du fabricant, d’un service d’entretien et de nettoyage périodique qui prolonge la durée de vie de votre cliveuse et d’une cliveuse fabriquée dans les meilleurs matériaux métalliques durables.



Acheter une cliveuse dotée des dernières fonctions d’automatisation

Ce type de cliveuse a pour principal avantage de vous faire gagner du temps. L’industrie de la fibre optique est en perpétuelle croissance, ce qui permet de disposer de nouveaux outils plus performants et plus efficaces.



Quelles sont les principales marques ?



Il existe plusieurs marques de cliveuses pour fibre optique. En voici les principales.



AFL

AFL Telecommunications, une filiale de Fujikura Ltd du Japon depuis 2005 largement reconnue par l’industrie des télécommunications comme l’un des principaux fournisseurs de solutions en matière de fibre optique.



Fitel Furukawa

La société Furukawa Electric Co Ltd a été fondée en 1884 et, depuis lors, a joué un rôle dominant dans la croissance du marché mondial.

Depuis la fabrication du premier câble à fibre optique au monde en 1974, Furukawa a mené le développement des fibres optiques en établissant un système de production totale pour des produits allant des fibres optiques à base de silice à haute performance à une variété de câbles à fibre optique fabriqués sous la marque « FITEL ».



Sumitomo

Sumitomo est surtout connu pour ses épissurateurs à fusion de qualité constante, qui sont désormais considérés comme un équipement standard par de nombreux techniciens et ingénieurs dans le domaine de la fibre optique.

La marque fabrique également une grande variété d’autres outils pour fibres optiques, notamment des cliveuses de fibres, des dénudeurs de gaines de fibres, des supports de fibres et des outils de disposition de fibres. En outre, Sumitomo conçoit également une gamme complète de câbles optiques, d’assemblages de câbles et de systèmes de gestion des fibres.



Combien coûte en moyenne une cliveuse ?



Selon votre budget, vous ne manquerez pas de trouver la cliveuse qui s’y adaptera. Vous pouvez en effet trouver des cliveuses pour fibres optiques pour moins de 100 euros ou vous retrouver à débourser près de 1000 euros pour une cliveuse haut de gamme. Que votre choix se porte sur un appareil bon marché ou de qualité supérieure, il est essentiel de prendre en compte vos besoins et de rechercher avant tout un produit de haute qualité. Ainsi, vous avez l’assurance d’en faire usage sur le long terme sans craindre que celle-ci ne s’abîme très rapidement.

Source : batirama.com
