Au salon IFA 2024, qui se tient à Berlin du 09 au 10 septembre, il s’est produit une rare cristallisation : le photovoltaïque de balcon et le stockage d’électricité domestique croissent rapidement, la nouvelle rédaction de la norme NF C 15-100 publiée fin août tient compte de ces productions locales d’électricité en aval des protections, Schneider Electric montrait justement son nouveau tableau Resi9 conçu pour ces nouvelles installations. Par ailleurs, le SER (Syndicat des Energies Renouvelables) a publié le "Guide photovoltaïque autoconsommation Plug & Play" qui traite des installations de photovoltaïque de balcon.

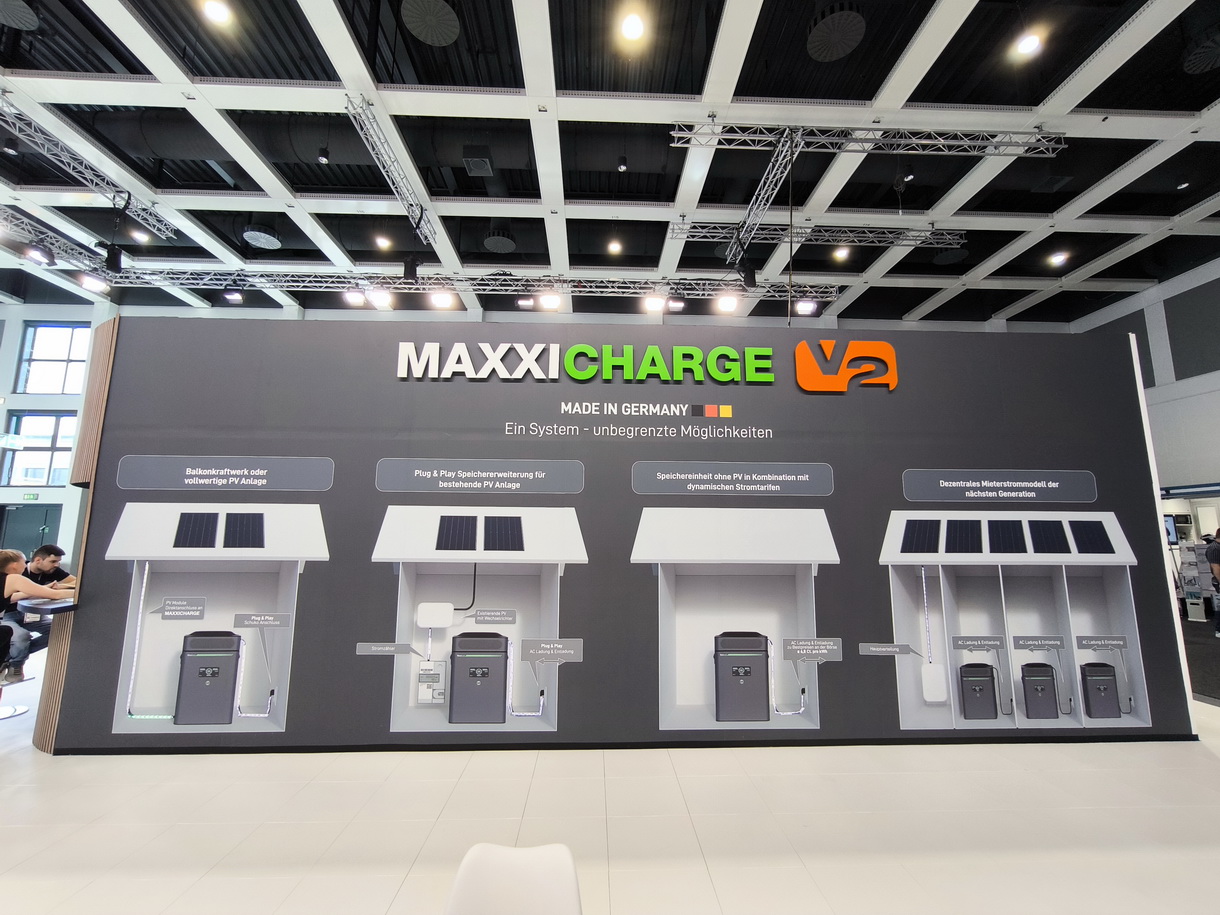

Du photovoltaïque de balcon, raccordé à une prise domestique, un stockage d’électricité domestique en batterie ou une borne de recharge bidirectionnelle pour véhicule électrique, constituent une seconde source d’énergie électrique dans le logement, en plus de l’alimentation par le réseau du distributeur (EDF, etc.). © PP

Quatre conditions posées par la NF C 15-100

Si la nouvelle NF C 15-100 traite de l’alimentation électrique basse tension, elle rappelle que les installations électriques raccordées au réseau et avec stockage relèvent plus précisément de la norme expérimentale XP C 15-712-3. Mais, comme le rappelle le guide publié par Schneider Electric sur cette nouvelle C 15-100, trois des instructions de la C 15-100-1 – 551.7.1, 551.7.2 et 551.7.3 – rappellent qu’un générateur d’énergie électrique (photovoltaïque, éolienne, …), utilisé en parallèle avec le réseau extérieur, doit garantir :

– la protection contre les effets thermiques selon la partie 4-42,

– et la protection contre les surintensités selon la partie 4-43.

De plus, ce générateur peut être raccordé, soit en amont des protections des circuits terminaux, soit en aval, sur un circuit terminal de l’installation. Ce qui est le cas du photovoltaïque de balcon et des stockages d’électricité domestiques que l’on voit en grand nombre à IFA. Si c’est le cas, la nouvelle NF C 15-100 pose quatre exigences supplémentaires, exprimées en fonction de :

– Iz, le courant admissible des conducteurs du circuit terminal, autrement dit, le courant maximal que peut supporter le disjoncteur sans déclencher ;

– In, le courant assigné du dispositif de protection terminal, c’est-à-dire le courant que le disjoncteur peut supporter dans des conditions d’emploi normales ;

– Ig, le courant assigné de sortie du générateur d’énergie électrique, autrement dit, le courant solaire maximal issu du PV de balcon ou le courant maximal en sortie du stockage.

Les quatre règles de la nouvelle NF C 15-100 sont :

– Iz ≥ In + Ig ;

– Le branchement doit se faire sur un socle de prise murale 230V AC 16A 2P+T, de degré de protection IP44 minimum si celle-ci est soumise aux intempéries. La connexion du générateur avec une fiche branchée sur un socle de prise (une multiprise, par exemple) est interdite ;

– le circuit terminal doit disposer d’une protection différentielle à son origine. Traduction, le circuit électrique sur lequel la prise murale 230V 16A est reliée doit être protégé, en amont dans le tableau électrique, par un interrupteur différentiel 30mA et un disjoncteur ou bien par un disjoncteur différentiel 30mA ;

– Les conducteurs de phase et le neutre du circuit terminal et du générateur d’énergie électrique ne doivent pas être connectés à la terre en aval du dispositif de protection du circuit terminal. En revanche, la prise murale 230V AC 16A doit être reliée à la terre principale de la maison.

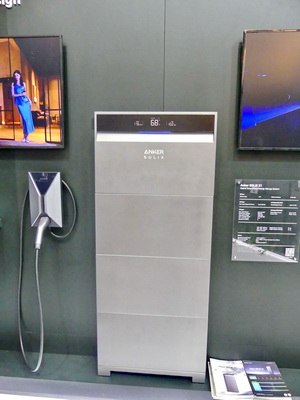

De nombreux exposants proposent à IFA à la fois « PV de balcon » et des solutions de stockage d’électricité à mettre en œuvre directement par l’usager. Si ces installations sont raccordées en amont du tableau de répartition, un risque de surcharge peut apparaître : les interrupteurs différentiels peuvent être soumis à des courants supérieurs à leur calibre, ainsi que dans le coffret de répartition. © PP

La réponse de Schneider Electric

Lors du ShowStoppers, une preview du salon IFA qui a lieu en fin d’après-midi, la veille de l’ouverture, Schneider Electric montrait son nouveau coffret Resi9 Energy Center qui est déjà conforme à toutes les exigences ci-dessus. Schneider Electric souligne qu’une fois installé, ce coffret permet :

– d'ajouter de nouvelles sources d'énergie électrique (panneaux photovoltaïques, batteries de stockage, véhicules électriques bidirectionnels, …) tout en garantissant que le courant qui traverse le tableau de répartition est toujours en dessous de son courant nominal ;

– d'augmenter les capacités de l'installation, sans modification du tableau existant ;

– d'installer facilement des protections dédiées à des équipements supplémentaires : pompe à chaleur, bornes de recharge pour véhicule électrique, panneaux photovoltaïques supplémentaires.

Une architecture d’installation électrique comprenant le nouveau tableau Resi9 Energy Center permet de prendre le tournant de la transition énergétique, notamment l’ajout de productions locales et de stockages d’électricité, et garantit l’évolutivité de l’installation dans les logements neufs, comme dans les installations existantes. Le nouveau Resi9 Energy Center est équipé d’un peigne de distribution résistant à la chaleur et sera disponible début 2025. © PP

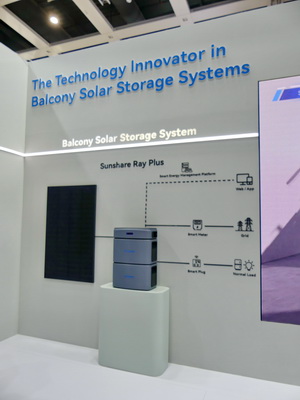

Si le stockage d’électricité en batterie, la borne bidirectionnelle ou le PV de balcon sont directement raccordés sur une prise domestique, l’installation ne dispose plus d’un point de coupure unique, comme l’exige l’arrêté du 3 août 2016 portant réglementation des installations électriques des bâtiments d'habitation (article 2, alinéa 3). © PP

Il apparaît un risque d’échauffement, voire même de départ de feu, lorsque les intensités qui transitent, issues d’un stockage ou d’un PV de balcon, peuvent être supérieures au courant assigné de la protection du départ auquel ces nouvelles sources d’alimentation électriques sont branchées. © PP
