L’évacuation de l’eau de pluie est importante pour préserver la longévité d’un bâtiment. Elle doit être conçue en respectant les normes en vigueur tout en préservant la construction et ses abords.

Domaine d’application



Le NF DTU 60.32 « Canalisations en polychlorure de vinyle non plastifié – Évacuation des eaux pluviales » donne les prescriptions de mise en œuvre d’installations d’évacuation des eaux pluviales :



• de bâtiments et de leurs annexes ;
• situées en intérieur ou en extérieur ;
• enterrées ou non ;
• réalisées avec des canalisations en polychlorure de vinyle non plastifié (PVC).



Il est applicable dans toutes les zones climatiques ou naturelles de France, y compris en climat tropical humide. La version en vigueur de ce NF DTU, à la publication de cette fiche, est celle de novembre 2007.



Matériaux visés



Les exigences que doivent respecter les matériaux nécessaires à la mise en œuvre de canalisations en PVC pour l’évacuation des eaux pluviales (tubes, raccords, bagues d’étanchéité, adhésifs, colliers de fixation, fourreaux, etc.) sont données dans la partie 1-2 « Critères généraux de choix des matériaux » du NF DTU 60.32.



Mise en œuvre : l’essentiel



Dispositions générales



Les façonnages et formages des éléments en PVC sont interdits aussi bien sur chantier qu’en atelier, exception faite du formage des emboîtures pour les parties apparentes ou dissimulées et accessibles des réseaux, permis en atelier de chantier.

Il est préférable d’utiliser des manchons.



Les seules opérations d’usinage autorisées sont la confection à la lime, à la meule ou à l’aide d’un outil spécial pour la réalisation des chanfreins nécessaires sur les extrémités mâles des tubes après coupe.



Les différentes opérations de mise en œuvre doivent être réalisées avec des outillages qui n’entraînent pas de détériorations des éléments, ni affectent leurs caractéristiques. Si tel est le cas, la zone détériorée (présence de rayures, entailles, fissures, etc.) doit être supprimée, augmentée d’au moins 10 cm de part et d’autre.



Les assemblages peuvent être réalisés de plusieurs manières :



• Par collage : cette opération nécessite une grande propreté des éléments à assembler. Le collage doit se faire à l’abri de la pluie et dans des limites de température ambiante conformes aux prescriptions de l’avis technique relatif au produit de collage utilisé. L’embout mâle doit être chanfreiné et une marque doit être réalisée pour formaliser la profondeur d’emboîtement. Après nettoyage et dégraissage des surfaces à mettre en contact, la colle est appliquée à l’aide d’un pinceau sur l’entrée de l’emboîture et sur toute la longueur de l’embout mâle. Ensuite, immédiatement, l’emboîtement des deux éléments doit être opéré. L’excédent d’adhésif à l’extérieur de l’assemblage doit être retiré avec un chiffon. La mise en service n’est possible qu’après un temps de séchage minimal indiqué dans l’avis technique ou le document technique d’application de l’adhésif utilisé ;



• Par bague d’étanchéité : ce type d’assemblage peut être fixe ou coulissant (pour ce dernier type, les mouvements longitudinaux des éléments entre eux dus au retrait ou à la dilatation sont possibles). Tout comme l’assemblage par collage, celui par bague d’étanchéité requiert une propreté de tous les éléments à assembler, y compris la bague de joint elle-même. Après coupe éventuelle du tube et chanfreinage de l’embout mâle, une marque doit être réalisée sur ce dernier afin de repérer la profondeur d’emboîtement. Après lubrification, l’embout mâle est placé dans l’emboîture jusqu’au repère préalablement tracé ;



• Par d’autres types d’assemblage : il peut s’agir d’assemblages à l’aide d’un joint d’étanchéité solidaire de l’emboiture du tube ou du raccord, d’un emboitage de l’embout-même associé à un bourrage à l’aide de mastic, etc.



Pose des canalisations



Les percements et scellements nécessaires à la mise en œuvre des canalisations doivent être compatibles avec la nature de la paroi considérée. Ils sont toutefois interdits dans les poutrelles précontraintes.



Les efforts de flexion et de torsion des tubes doivent être évités lors de leur mise en œuvre.



Les pièces lourdes nécessitent d’avoir leurs fixations propres, indépendantes.



Les réseaux mis en œuvre doivent être situés à une distance suffisante de sources de chaleur et à des endroits permettant de limiter des chocs éventuels.



Plusieurs types de mise en œuvre peuvent être utilisés :



• En extérieur, apparentes : ici, la fixation est assurée par des colliers qui supportent les canalisations en partie droite, sans serrage à force (sauf exception) de manière à permettre un léger glissement ;
• En intérieur ou dissimulées : ce type de mise en œuvre est décrit dans le NF DTU 60.33 sans prendre en compte les prescriptions exigées en liaison avec les phénomènes de dilatation, la température des eaux pluviales n’atteignant jamais plus de 30°C.



Une fois l’installation finalisée, des essais de fonctionnement et la réception des travaux sont réalisés selon les prescriptions du NF DTU 60.1, sous réserve qu’elles ne soient pas contraires aux prescriptions du présent NF DTU.





N.B. : Cette fiche rapporte l’essentiel du NF DTU 60.32. Elle ne se substitue en aucun cas à ce document normatif. Pour tout complément souhaité sur ce type de mise en œuvre, consultez le NF DTU disponible auprès de l’AFNOR ou du CSTB.

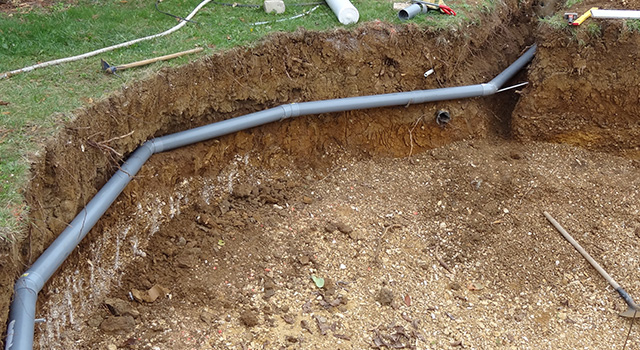

Photo ©ginhacfamily
