Le désordre étudié affecte une canalisation d’évacuation des eaux de pompage de nappe dans une cave viticole. La canalisation a éclaté et a dégradé le faux-plafond en staff.

L’expert constate un éclatement de la canalisation PVC diamètre 250mm passant horizontalement dans le faux-plafond staff d’un 3^_esous-sol à usage de stockage de bouteilles. Ce désordre a provoqué l’inondation de 40 palettes de 450bouteilles chacune et a nécessité de déplacer 700 autres palettes au niveau de la cave inférieure pour limiter les dommages consécutifs aux ruissellements d’eau.

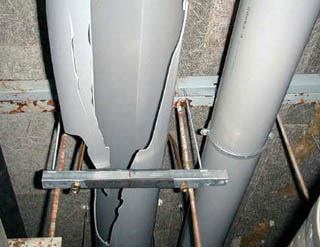

1. Canalisation éclatée



En outre, le faux-plafond en staff a été dégradé et la fuite a provoqué le développement de moisissures incompatibles avec le stockage des vins.





2. Dégradations en faux-plafond staff.





3. Ruissellements sur murs et plafonds.



Le diagnostic



La canalisation réalisée en PVC “gravitaire” (sans pression) n’a pas résisté à la pression des eaux d’évacuation y circulant. Un diamètre de 250 mm, généralement rempli à 7/10^_e de sa section sur le plan hydraulique, ne peut évacuer que 180 m^₃/heure. Dans le cas présent, les pompes immergées avaient un débit de 64,2 litres/seconde, soit 230m^₃/­heure. La canalisation fonctionnait donc en pression et non en gravitaire.



Ce qu’il aurait fallu faire



Selon l’expert, il aurait donc fallu installer une canalisation en “PVC Pression”, comme demandé dans le CCTP du maître d’œuvre, et non en “PVC gravitaire” comme cela a été fait. Il aurait fallu également surveiller plus attentivement le déroulement des travaux et le respect des dispositions du CCTP au ­niveau de la maîtrise d’œuvre de l’opération.





Source : batirama.com / Fondation Excellence SMA, Hubert Bosshardt
